Гіперболодний змішувач

Гіперболічний змішувач - це своєрідне змішувальне обладнання, яке широко використовується при перемішуванні рідини та змішування в полях муніципальних, хімічних, харчових, фармацевтичних тощо. Його основним компонентом є крильчатка з гіперболічною конструкцією. Пудоганні лопатки на крильчатці викидають рідину вздовж дотичної лінії окружності крильчатки. Під відбиттям стінки басейну утворюється циркулюючий потік води зверху вниз, реалізуючи осьовий і променевий потік, який може ефективно запобігти осіданню підвісної речовини, усунути мертвий кут перемішування та забезпечити рівномірність перемішування.

Низьке споживання енергії
Споживання енергії гіперболоїдного змішувача становить 8-10 ват на кубічний метр, тоді як потужність традиційного змішувального обладнання зазвичай така висока, як 15-20 ват/кубічний метр. Взявши резервуар для очищення стічних вод потужністю 1, 000 кубічні метри як приклад, використовуючи гіперболодний змішувач, може заощадити приблизно 10, 000 кіловат годин споживання енергії на рік, що еквівалентно зменшуючи 8 тонн викидів вуглекислого діоксиду.

Рівномірний ефект змішування
Унікальна конструкція крильчатки гіперболоїдного змішувача може утворювати тривимірне поле потоку в басейні, тобто рідина тече в басейні в трьох напрямках: вгору і вниз, спереду та зліва, ліворуч і вправо, а не просто обертання в одній площині. Через це тривимірне поле потоку змішувач може циркулювати рідину зі швидкістю потоку 0. 3-0. 6 метрів/секунду. При обробці сумішей із суцільним вмістом до 5%, рівномірність змішування може досягти понад 98%, що значно перевершує. Близько 90% традиційного змішувача.

Низька робота шуму
Низькошвидкісна операційна конструкція Hyperboloid Mixer (як правило, 40-120 rpm) значно знижує рівень шуму. Його робочий шум зазвичай менше 60 децибелів, тоді як шум звичайних високошвидкісних змішувачів може бути до 75 децибелів. Характеристики низького шуму роблять його особливо придатним для місць із суворими потребами в екологічному шумі, такими як міські очисні споруди та майстерні з виробництва продуктів харчування.

Гіперболоїдна крильчатка утворюється шляхом обертання кривої вздовж осі y, створюючи поверхню, яка полегшує потік рідини. Для розміщення руху води крильчатка призначене для вживання води з центру. Ця конструкція зменшує потік на вході та забезпечує рівномірний тиск на поверхню крильчатки, підтримуючи рівновагу під час роботи. Крильчатка має вісім рівномірно розподілених направляючих лопатей на поступово вигнутої подвійної дуги. Потенційна енергія, отримана від власної ваги води в поєднанні з відцентровою силою, що утворюється обертовим робочим колесом, створює кінетичну енергію. Під впливом гравітаційного прискорення рідина дотично рухається по окружності крильчатки. Цей рух у поєднанні з відбиттям стінок резервуара утворює циркуляційний потік знизу вгорі, що призводить до перехрестя як в осьових (y), так і в радіальних (x) напрямках.
Структурні характеристики крильчатки гіперболоїдного змішувача та його встановлення внизу дають змогу досягти ідеальних ефектів змішування, ефективно усунувши мертві зони.

Наведені вище параметри змішувача отримують під тестом напруги 380 В та частотою 50 Гц.

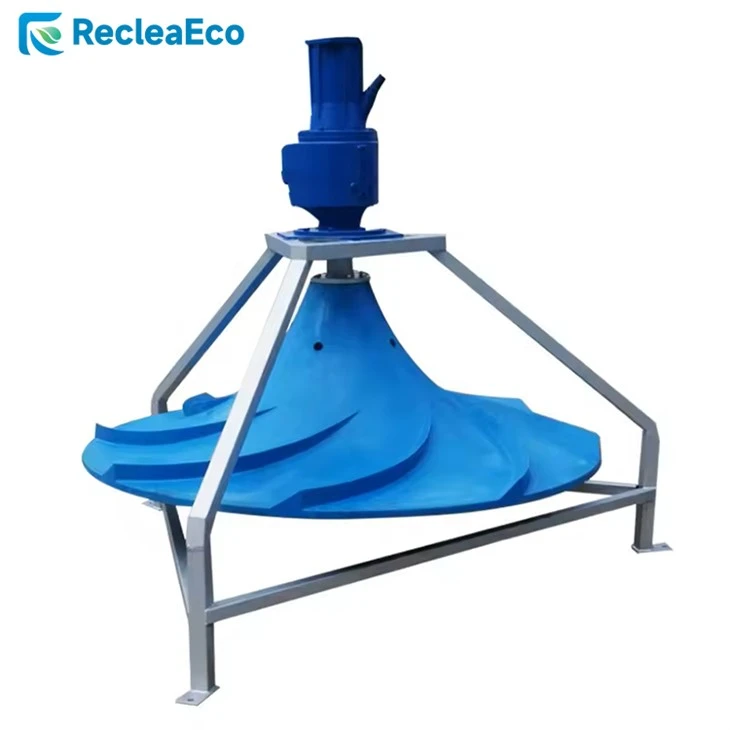

Гіперболічний змішувач складається з приводних деталей, крильчатки, основи, підйомної системи та електронного управління.

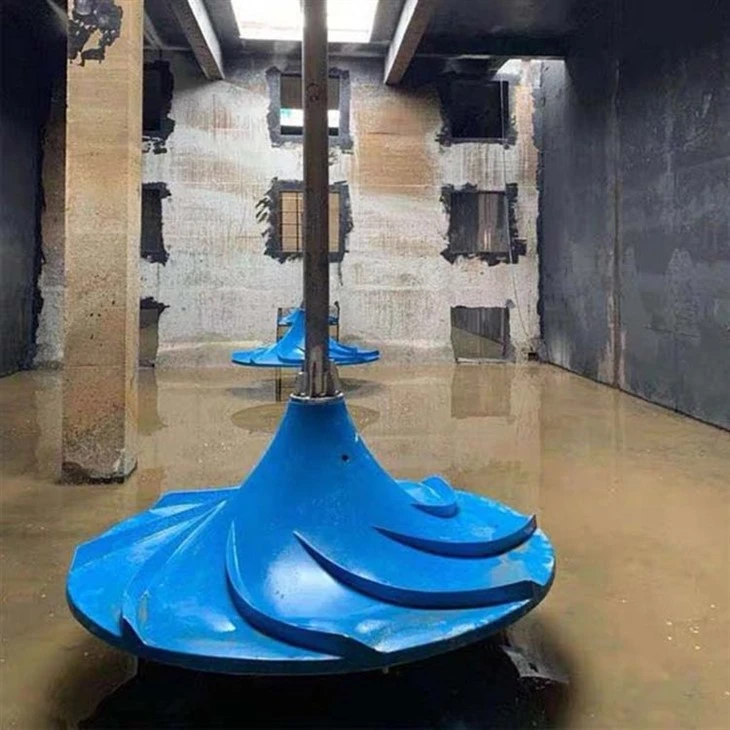

Підводна установка
На малюнку 1 показано, що змішувач піднімається безпосередньо в положення краном з довгими руками.
На малюнку 2 показано, що змішувач піднімається ручною лебідкою через мостовий доріжок, встановлений біля басейну.

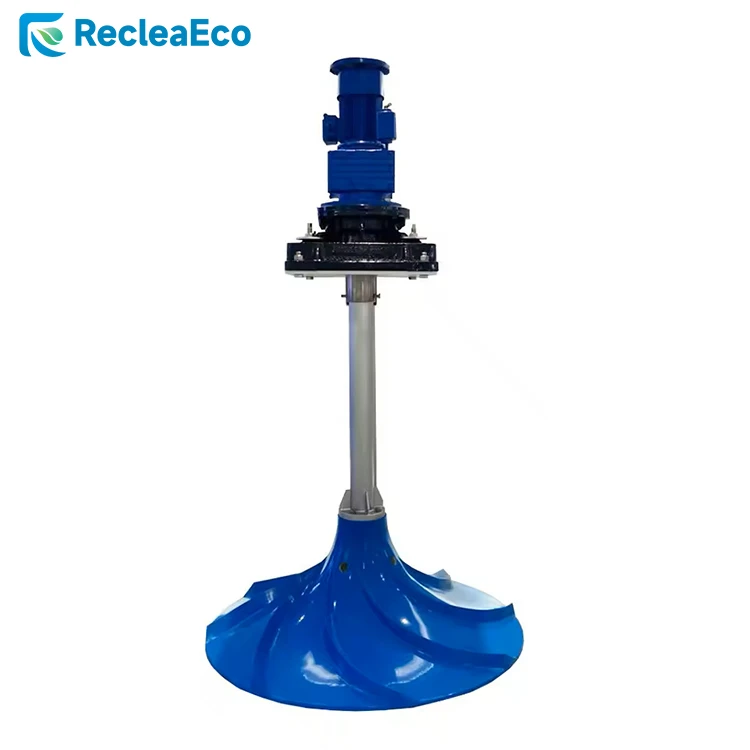

Суха установка
